Proceso de fundición
¿Cómo se fabrica una pieza industrial?
En la Fundición de bronce la fabricación de una pieza industrial es un proceso técnico que inicia mucho antes del vaciado del metal. Cada etapa influye directamente en la calidad final, la estabilidad dimensional y el desempeño del componente en condiciones reales de operación.
1. Evaluación Técnica de la Pieza.
El análisis técnico y físico al cual se someterá la pieza a fabricar debe estudiarse con detenimiento:
° Función mecánica del componente.
° Condiciones de trabajo (fricción, temperatura, presión, desgaste).
° Material requerido (aleación en especifico con normas a cumplir).
° Dimensiones y tolerancias.
° Requerimiento de calidad.
«Esta evaluación permite determinar factores esenciales en la estructura de toda la pieza tanto física como química, lo cual garantiza un desempeño optimo en el funcionamiento de cada pieza.»

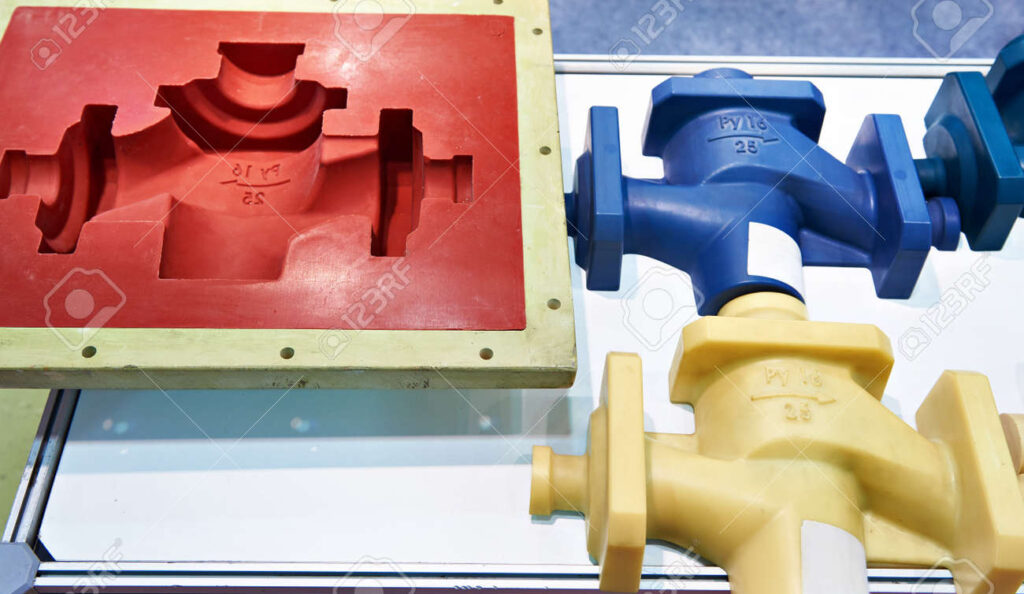

2. Desarrollo de Modelos.
Concluida la evaluación de la pieza a fabricar, se entra en el proceso de modelismo donde se realiza un modelo maestro ya sea en madera o en 3D esto dependerá de la complejidad de la pieza, cabe resaltar que estos modelos solo son de muestra técnica no son una replica exacta de la pieza ya que se debe considerar la contracción del material conservando las dimensiones exactas, así como sobre espesores para maquinado y para asegurar un correcto moldeo se agregan ángulos de salida.
«Este modelo es la base física con el cual se fabricara la placa modelo para una fabricación en serie.»

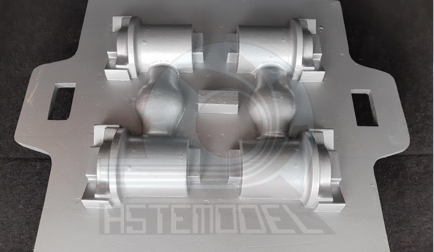

3. Diseño del sistema de Alimentación.
La serie de modelos se montan en una placa en la cual se diseña y se monta el sistema de alimentación donde se colocan mazarotas, canales, alimentadores, bebederos, lo necesario para permitir un flujo controlado y continuo del metal.
Esta ingeniería y diseño de la placa asegura el correcto llenado del molde, un diseño inadecuado puede causar defectos notorios como porosidad, deformaciones, rechupes o inclusiones. Por ello este paso es crucial para una correcta fabricación y evitar problemas futuros.
«La placa modelo se adapta y se utiliza en gran medida a la moldeadora y tipo de moldeo que se requiera, suele estar más presente en el moldeo de arena en verde, sin embargo, dependerá de su moldeo como un cope drag para no bake».

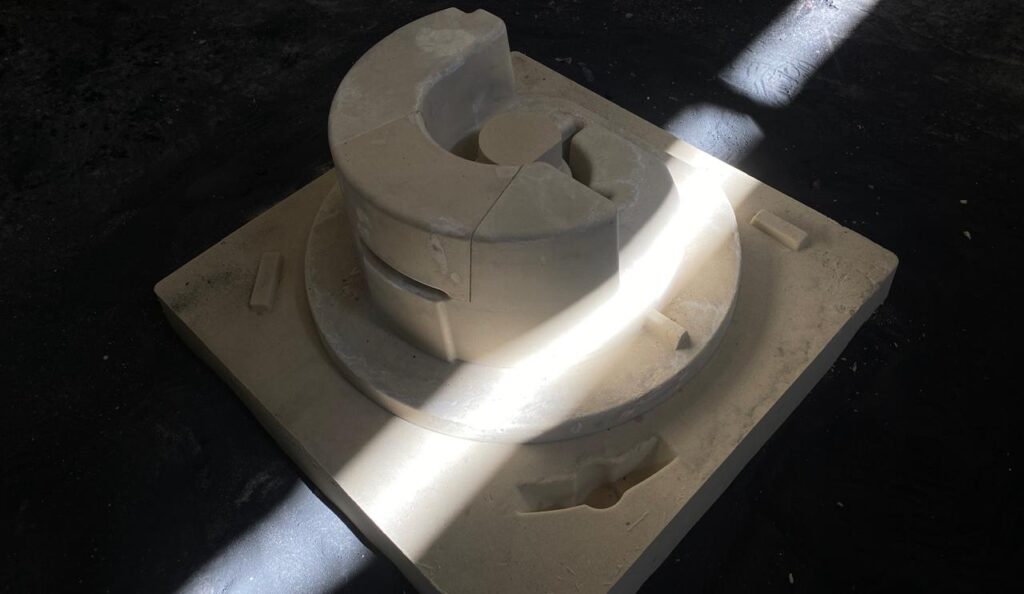

4. Preparación del Molde.
Ahora bien si el modelo y la placa modelo están correctamente fabricadas, el molde de arena ya sea usando un proceso en verde o no bake debe garantizar:
° Resistencia térmica. (humedad de la arena)
° Estabilidad dimensional.
° Buena compactación.
° Adecuada ventilación.
La calidad que se conserve en el molde influye directamente en la estructura y acabado interno, superficial y la precisión de la pieza.
«Aunque la placa modelo, y el molde cumplan con las condiciones adecuadas y precisas la siguiente etapa a cuidar es la correcta fusión del metal.»
«Dependiendo las propiedades básicas y condiciones en las cuales se expondrá la piza como dimensiones, presión, corrosión, etc. Se deberá elegir su tipo de moldeo».
5. Fusión y Vaciado del Metal.
De acuerdo con la aleación y composición química del material se debe calificar y asegurar una temperatura de vaciado adecuada, así mismo dependiendo la aleación se requieren de varios aditamentos en el material como fundentes, donas des gasificantes, fosfuro de cobre, silicio, ferro silicio, etc. Sin embargo las variables de mayor importancia a controlar son:
° Temperatura de vaciado.
° Composición química.
° Limpieza del material.
El vaciado sobre el molde debe realizarse de forma controlada y continua evitando turbulencia ya que generan defectos internos.
«Ten cuidado, según tu método de vaciado deberás calibrar las variables de fusión».
6. Solidificación y Enfriamiento.
Respetar las etapas del enfriamiento es crucial para permitir una correcta solidificación de forma progresiva y controlada lo cual reducirá los riesgos de contracción de tus piezas.
Esta etapa puede pasarse por alto, sin embargo, este proceso contribuye a la mejora de propiedades mecánicas y de estabilidad estructural.

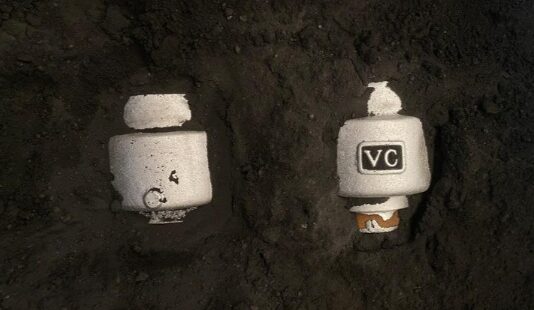

«Una vez solidificada la pieza, se retira del molde. Para realizar limpieza superficial y preparación para inspección.»
7. Corte, Retoque y Maquinado.
En esta etapa se le da el terminado final para la entrega de las piezas, cada pieza debe de cumplir con un proceso dependiendo las necesidades de cada proyecto, se pueden realizar las siguientes acciones:
° Corte y rebabeo.
° Retoque con piedras de tungsteno.
° Cerdeo
° Maquinado, peroración.
° Lavado con agua o limpieza con granalla.
Son algunos de los procesos que manejamos en Metales Ojeda sin embargo pueden existir muchos mas servicios que cumplan con las especificaciones técnicas de cada pieza.
Importancia de un proceso integral
En una fundición mexicana de bronces, la fabricación de una pieza industrial no depende únicamente del vaciado del metal, sino de la correcta integración de todas las etapas: evaluación técnica, diseño del modelo, desarrollo del sistema de alimentación, control del metal y verificación final.
Cuando cada fase se ejecuta de manera estratégica y controlada, el resultado es una pieza confiable, durable y adecuada para aplicaciones industriales exigentes, cumpliendo con los estándares que demanda la industria actual.
¿Qué piezas convienen fabricar en fundición de arena?
Te explico cual es la mejor opción para tu proyecto.
Frecuentemente, la fundición de bronce en arena suele ser una solución versátil para distintos requerimientos industriales, especialmente en piezas geométricamente complejas como impulsores, conectores u otros componentes especiales. Sin embargo, también es común que se intente aplicar este proceso en la fabricación de barras, bujes o incluso placas de distintos espesores, cuando no siempre es la opción más eficiente.
Aunque la fundición de bronce es ampliamente utilizada en la industria, es importante entender que no todos los procesos de fundición son adecuados para cualquier tipo de pieza. Elegir correctamente el proceso —ya sea fundición en arena, colada continua, centrífuga, inyección u otros— impacta directamente en la calidad, el costo y el desempeño del componente final.
A continuación, te explico de forma práctica los principales procesos de fundición para que puedas identificar qué tipo de piezas convienen para cada uno y en qué casos es mejor optar por una alternativa distinta.
Fundición en arena: Ideal para piezas complejas y en serie.
La fundición de arena ya sea en verde o no bake, es uno de los procesos más flexibles en la industria metalúrgica. Se usa principalmente en piezas con una geometría compleja, volúmenes y frecuencia de consumo altos/variables, o diseños personalizados.
¿Cuándo conviene usar fundición en arena?
- Piezas con formas irregulares o complejas
- Componentes de gran tamaño
- Producción bajo plano o muestra
- Volumen de consumo variable<alto
- Reemplazo de piezas especiales
Ventajas
- Alta flexibilidad de diseño y/o a consumos pequeños (depende la fundición)
- Permite fabricar piezas únicas o personalizadas
- Adaptable a diferentes aleaciones (bronce, aluminio, hierro nodular, etc.)
- Menor inversión inicial en comparación con otros procesos
Desventajas
- Acabado superficial más rústico
- Mayor necesidad de maquinado posterior
- Menor precisión dimensional frente a otros procesos
Proceso general
Consta base la fabricación de un modelo maestro, seguido del diseño de un sistema de alimentación, sobre el cual se prepara el molde de arena en el que se realiza el vaciado del metal fundido, se controla la solidificación para finalmente desmoldear y maquilar la pieza para la entrega.
Colada continua: la mejor opción para barras sólidas.
Cuando se trata de fabricar barras solidas, perfiles continuos o incluso barras huecas, la colada continua es el proceso más eficiente y adecuado al que puedes recurrir.
¿Cuándo conviene usar colada continua?
- Producción de barras sólidas
- Material para maquinado posterior
- Volúmenes constantes
- Requerimientos de uniformidad estructural
Ventajas
- Estructura interna más homogénea
- Mejor control de calidad metalúrgica
- Producción continua y eficiente
- Menor desperdicio de material
Desventajas
- Limitada a geometrías simples (barras, perfiles)
- Menor flexibilidad en diseños complejos
- Requiere mayor volumen para ser rentable
Proceso General
El metal fundido se vierte de madera continua en un molde refrigerado, solidifica progresivamente mientras avanza. Este proceso no solo permite obtener barras largas, asegura una estructura uniforme con menor porosidad, sin embargo, en muchos de los casos no llega a ser rentable debido a la gran cantidad de
Fundición centrífuga: ideal para bujes y piezas cilíndricas
Para piezas que requieren una forma cilíndrica como bujes o anillos, la fundición centrifuga es uno de los procesos más completos.
¿Cuándo conviene usar fundición centrífuga?
- Bujes industriales
- Anillos y piezas cilíndricas
- Componentes sometidos a fricción
- Aplicaciones donde se requiere alta densidad del material
Ventajas
- Mayor densidad del material
- Menor porosidad interna
- Mejor resistencia al desgaste
- Propiedades mecánicas superiores en comparación con arena
Desventajas
- Limitada a geometrías cilíndricas
- Mayor costo inicial del proceso
- Menor flexibilidad en diseños complejos
Proceso general
El material fundido se vierte en el molde que dirá a una velocidad calculada dependiendo de la aleación, la fuerza centrifuga permite distribuir el material de una forma uniforme en las paredes del molde, eliminando impurezas hacia el centro y generando una estructura más compacta y uniforme, este es aun más productivo que cualquier otro proceso para bujes o anillos.
La elección correcta marca la diferencia.
Pero la investigación detrás del proceso en cada pieza es lo que marca la diferencia entre profesionalidad o improvisación, no todos los procesos son intercámbiales.
- Geometría de la pieza
- Función del componente
- Condiciones de operación
- Volumen de producción
- Requerimientos de calidad
Mientras que la fundición en arena ofrece una alta flexibilidad, rapidez y versatilidad para adaptarse a distintos volúmenes y geometrías, existen procesos como la colada continua o la fundición centrífuga que pueden resultar más adecuados para aplicaciones específicas, como la fabricación de barras, bujes o anillos.
En cualquier proyecto de fundición de bronce, un análisis adecuado de los requerimientos técnicos de cada pieza —considerando su aplicación y condiciones de operación— es clave para determinar la mejor alternativa, tanto desde el punto de vista técnico como productivo.
